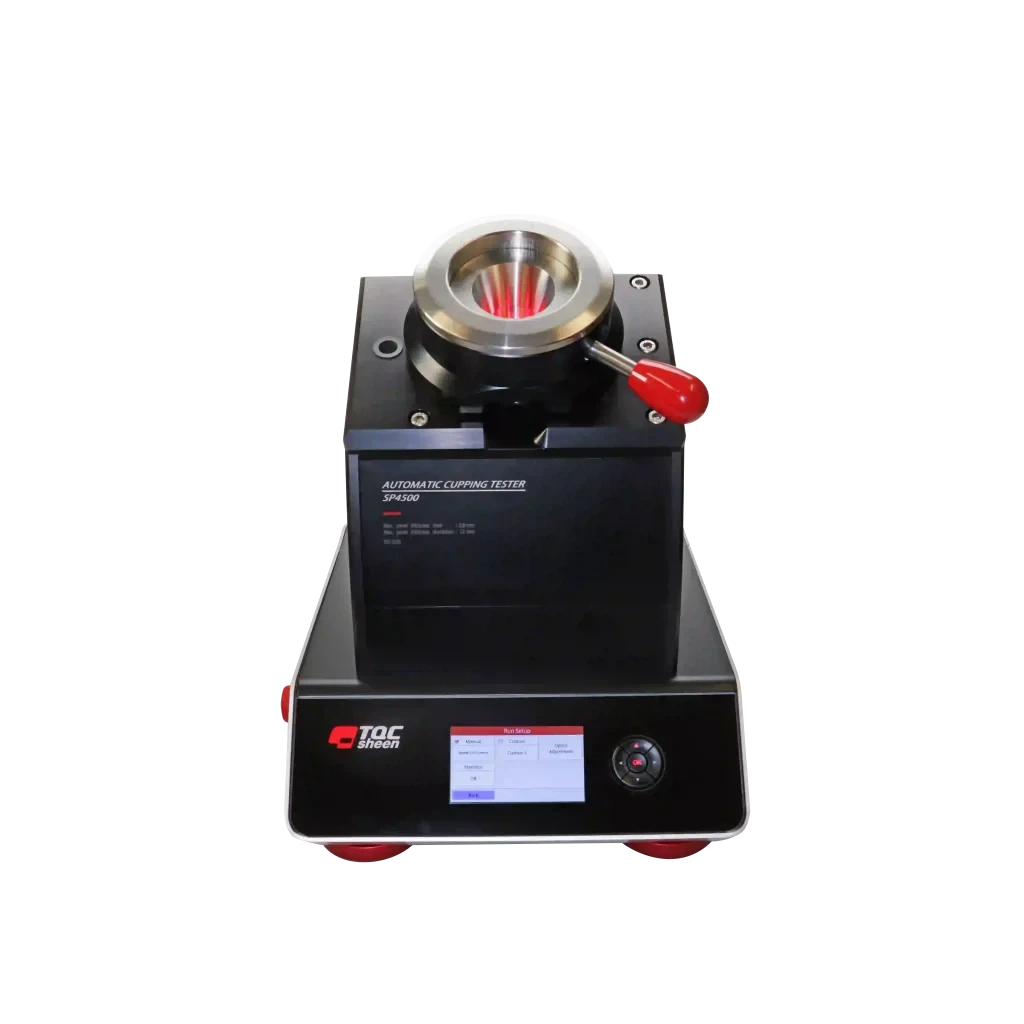

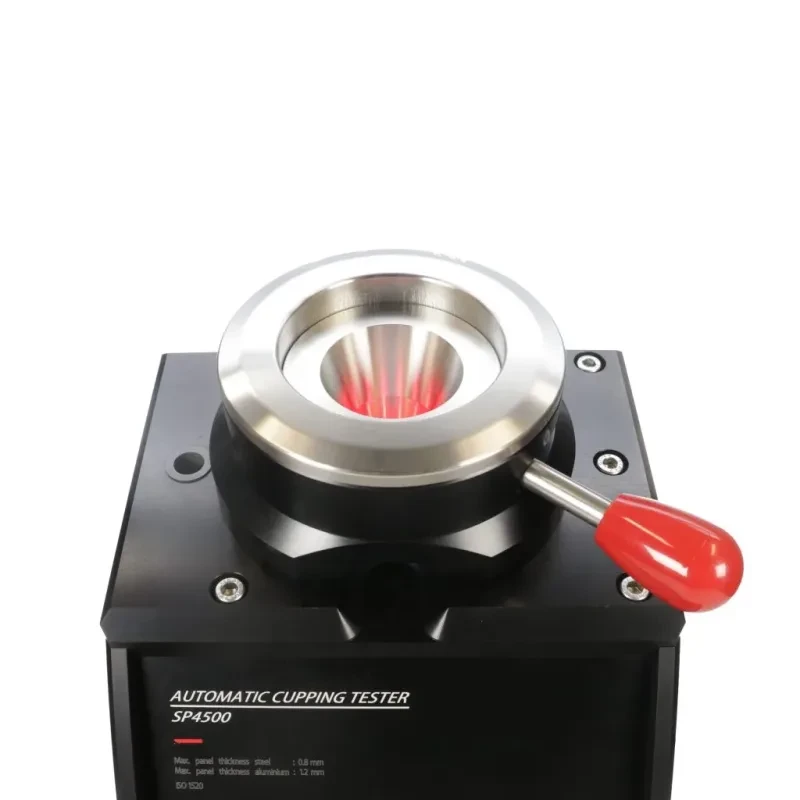

Otomatik Cupping Test Cihazı
Ürün Nedir? | Cupping Test Metodu

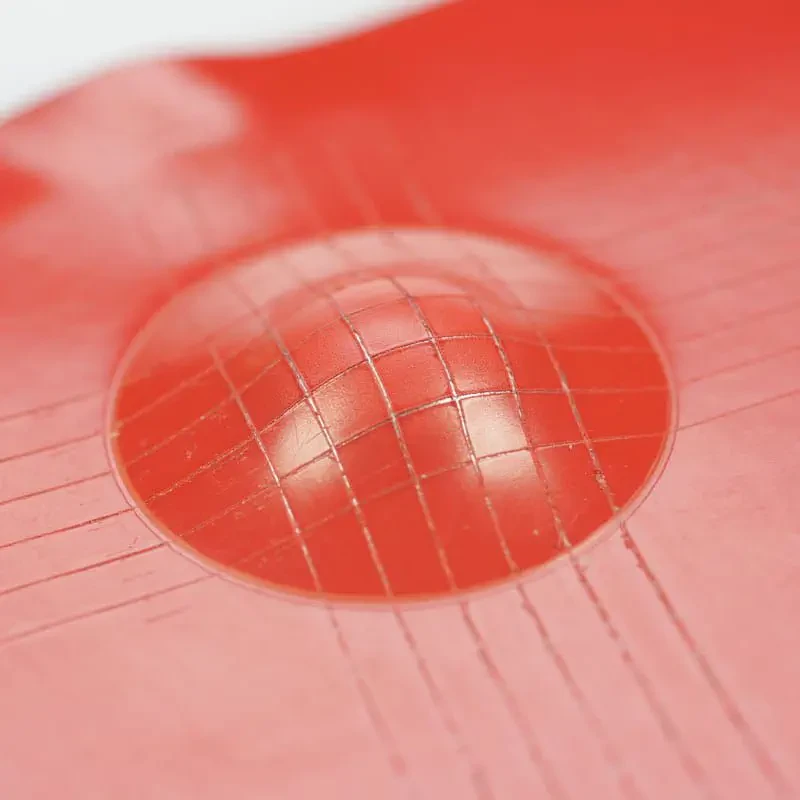

Cupping testi, kaplanmış metal bir panelin arka yüzeyinden kontrollü şekilde bombe (çökertme) uygulanarak kaplamanın esnekliğinin ve yapışma dayanımının ölçülmesini esas alır.TQC Otomatik Cupping Test Cihazı, mikro step kontrollü elektro motoru sayesinde paneli 0,01 mm adımlarla, sabit hızda ve kesintisiz olarak deforme eder. Bu yaklaşım, özellikle ISO 1520’nin zorunlu kıldığı 0,1–0,3 mm/sn aralığında sürekli deformasyon gereksinimini manuel sistemlere kıyasla eksiksiz şekilde karşılar.
Test iki farklı metodla gerçekleştirilebilir:
Geçer / Geçmez Metodu: Önceden belirlenen deformasyon derinliğine kadar test uygulanır ve kaplamanın durumu değerlendirilir.
Minimum Derinlik Metodu: Panel kademeli olarak deforme edilir; kaplamada ilk çatlama veya yüzeyden ayrılmanın başladığı minimum derinlik hassas şekilde kaydedilir.
Bu yapı, TQC Otomatik Cupping Test Cihazı’nı hem Ar-Ge hem de rutin kalite kontrol testleri için ideal hale getirir.
Avantajlar
ISO 1520’ye uygun, sabit ve kesintisiz deformasyon
0,01 mm adımlarla yüksek hassasiyetli ölçüm
Mikro step motor ile tekrarlanabilir ve operatörden bağımsız sonuçlar
Ayarlanabilir açılı ve renkli dahili LED aydınlatma ile maksimum görüş netliği
Parlak, mat ve renkli yüzeylerde yüksek kontrastlı inceleme imkânı
Otomatik ve manuel kullanım modları
Çoklu dil destekli, aydınlatmalı ekran ve sezgisel kontrol
Kullanıcı tarafından yapılabilen kalibrasyon
QUALICOAT ve QIB laboratuvar akreditasyonları için zorunlu test cihazı
Kullanım Alanları
TQC Otomatik Cupping Test Cihazı aşağıdaki sektörlerde yaygın olarak kullanılmaktadır:
Otomotiv sanayi boya ve kaplama testleri
Boya ve kaplama üreticileri
Alüminyum profil ve ekstrüzyon sanayi
Qualicoat onaylı test laboratuvarları
Endüstriyel kalite kontrol ve Ar-Ge laboratuvarları
Standartlar
Cihaz, uluslararası ve ulusal birçok standarda tam uyumludur:
ISO 1520
DIN EN NF 1520
DIN 53156
DIN 53232
BS 3900-E4
NBN T22-104
NFT 30 019
Bu geniş standart uyumluluğu, test sonuçlarının global ölçekte kabul görmesini sağlar.
Teslim İçeriği
Standart teslimat kapsamında aşağıdaki bileşenler yer alır:
TQC Otomatik Cupping Test Cihazı
Referans test paneli

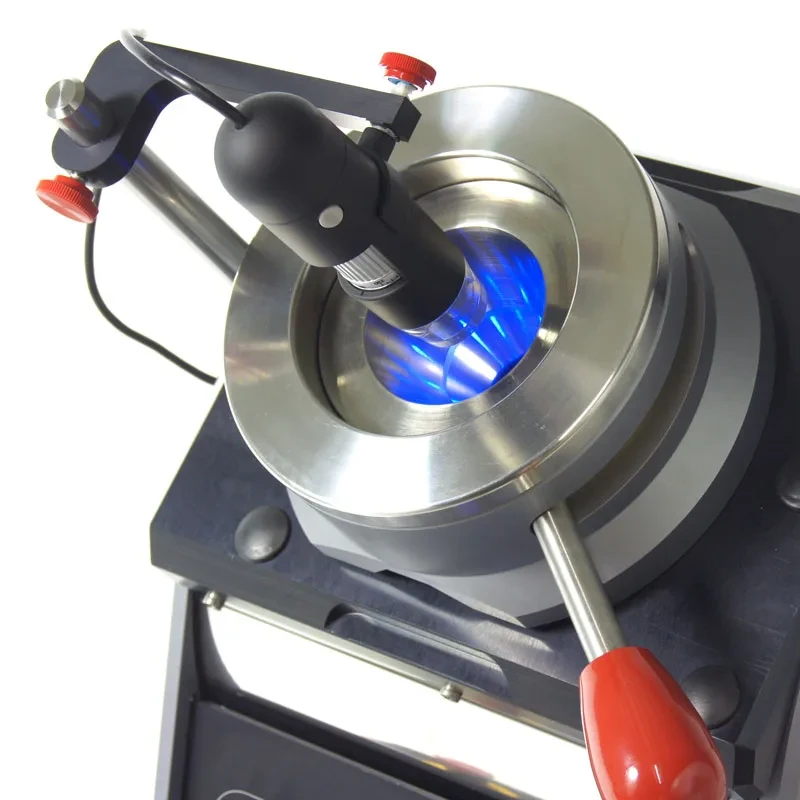

Optik inceleme mikroskobu için montaj parçası ve destek çubuğu
Güç kablosu
Üretici standartlara uygunluk sertifikası
Türkçe ve İngilizce kullanım kılavuzu
Opsiyonel Aksesuarlar
LD6181 – TQC USB Dijital Mikroskop Seti (Komple):Kaplama yüzeyindeki mikro çatlakların ve ayrılmaların detaylı incelenmesi için geliştirilmiştir.
Teknik Özellikler
İndenter hızı: 0,01 – 0,70 mm/sn
İndenter hız hassasiyeti: Ayarlanan hızın ± %1’i
Darbe boyu: 0 – 12 mm
Darbe boyu hassasiyeti: ± 0,01 mm
Maksimum panel genişliği: 100 mm
Maksimum çelik panel kalınlığı: 0,8 mm
Maksimum alüminyum panel kalınlığı: 0,8 mm
Boyutlar (En x Boy x Yükseklik): 350 x 450 x 600 mm
Net ağırlık: Yaklaşık 31 kg
Besleme: 230 V, 50–60 Hz
Güç tüketimi: Maksimum 80 W

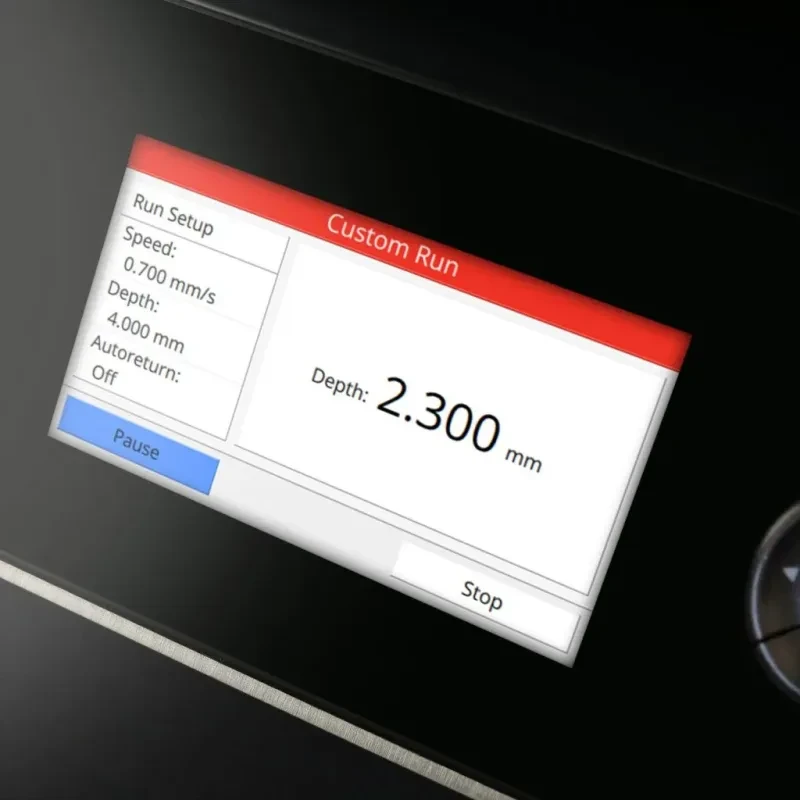

Ekran: Mavi aydınlatmalı, 100 x 35 mm, 193 x 64 piksel
Güvenlik: Acil durdurma butonu ve dahili sesli alarm
Kontrol: Çevirmeli / basılabilir kontrol butonu
Manuel ve Otomatik Cupping Tester arasındaki farklar :
Özellik | Manuel Cupping Test Cihazı | Otomatik Cupping Test Cihazı |
Çalışma Prensibi | Baskı kuvveti operatör tarafından manuel olarak uygulanır. | Baskı kuvveti motorlu sistem tarafından otomatik ve kontrollü şekilde uygulanır. |
Ölçüm Hassasiyeti | Operatör deneyimine bağlı olarak değişebilir. | Yüksek hassasiyet ve daha tutarlı ölçüm sonuçları sunar. |
Tekrarlanabilirlik | İyi seviyededir ancak kullanıcı etkisi bulunabilir. | Aynı test koşullarını sürekli sağlayarak yüksek tekrarlanabilirlik sunar. |
Test Hızı | Operatörün uygulama hızına bağlıdır. | Sabit test hızı sayesinde daha kısa sürede standart test yapılır. |
Kuvvet Kontrolü | Manuel kontrol edilir. | Elektronik olarak hassas şekilde kontrol edilir. |
Sonuç Okuma | Ölçüm manuel olarak değerlendirilir. | Dijital ekran üzerinden hassas ölçüm değerleri görüntülenir. |
Veri Kaydı | Sonuçlar manuel olarak kayıt altına alınır. | Birçok modelde test verileri hafızaya alınabilir ve bilgisayara aktarılabilir. |
Operatör Etkisi | Görece yüksektir. | Minimum seviyededir. |
Yoğun Laboratuvar Kullanımı | Orta yoğunluklu testler için uygundur. | Sürekli ve yoğun test programları için idealdir. |
Kalite Kontrol Performansı | Günlük rutin kontroller için yeterlidir. | Ar-Ge, akredite laboratuvarlar ve ileri kalite kontrol uygulamaları için uygundur. |
Kullanım Kolaylığı | Basit ve ekonomik kullanım sunar. | Otomatik test süreci sayesinde kullanıcıya daha fazla konfor sağlar. |
Yatırım Maliyeti | Daha ekonomiktir. | Daha yüksek yatırım maliyetine sahip olmakla birlikte daha fazla fonksiyon sunar. |
Bakım İhtiyacı | Düşük bakım gerektirir. | Elektronik ve motorlu sistem nedeniyle periyodik bakım önerilir. |
Kullanım Alanı | Küçük ve orta ölçekli üreticiler, saha kalite kontrolü. | Büyük üretim tesisleri, otomotiv, beyaz eşya, savunma sanayi, Ar-Ge merkezleri ve akredite laboratuvarlar. |
Özet
Her iki cihaz da ISO 1520 ve ilgili uluslararası standartlara uygun olarak boya ve kaplamaların deformasyon dayanımını (Erichsen Cupping Testi) değerlendirmek amacıyla kullanılır. Temel fark, testin uygulanma şekli ve elde edilen sonuçların hassasiyetidir.
Manuel Cupping Test Cihazı, ekonomik, pratik ve rutin kalite kontrol uygulamaları için ideal bir çözümdür. Düşük test yoğunluğuna sahip işletmeler ve saha kullanımları için yeterli performans sunar.
Otomatik Cupping Test Cihazı ise motorlu yükleme sistemi, dijital ölçüm, yüksek tekrarlanabilirlik ve operatörden bağımsız test performansı sayesinde profesyonel laboratuvarlar, Ar-Ge merkezleri ve yüksek üretim hacmine sahip işletmeler için daha uygun bir seçenektir.
Kısacası: Maliyet odaklı ve temel kalite kontrol ihtiyaçları için manuel model, maksimum hassasiyet, dijital veri yönetimi ve standartlaştırılmış test süreçleri için ise otomatik model tercih edilmelidir. Bu sayede işletmenin kalite kontrol süreçleri daha güvenilir, verimli ve sürdürülebilir hale gelir.
Neden TQC Otomatik Cupping Test Cihazı?
TQC Otomatik Cupping Test Cihazı, manuel sistemlerde sıkça karşılaşılan hız dalgalanmaları ve operatör kaynaklı hataları ortadan kaldırır. Kesintisiz deformasyon, yüksek ölçüm hassasiyeti ve gelişmiş görsel inceleme imkanları sayesinde güvenilir, tekrarlanabilir ve standarda tam uyumlu test sonuçları sunar. Bu özellikleriyle rakiplerinden ayrılır ve özellikle akredite laboratuvarlar için referans cihaz konumundadır.
Neden Alsan Kalite?
Alsan Kalite, endüstriyel test ve ölçüm cihazlarında uzun yıllara dayanan tecrübesiyle, TQC markasının Türkiye’deki güvenilir çözüm ortağıdır. Satış öncesi doğru cihaz seçimi, satış sonrası teknik destek ve yetkili servis hizmetleri ile kullanıcıların tüm süreçlerde yanında olur.
Teknik Destek ve Servis
Kurulum, kalibrasyon, periyodik bakım ve teknik servis ihtiyaçlarınız için Alsan Kalite teknik ekibi ile iletişime geçebilirsiniz. Yetkisiz müdahalelerden kaçınılması, cihaz performansının ve ölçüm güvenilirliğinin korunması açısından önemlidir.
