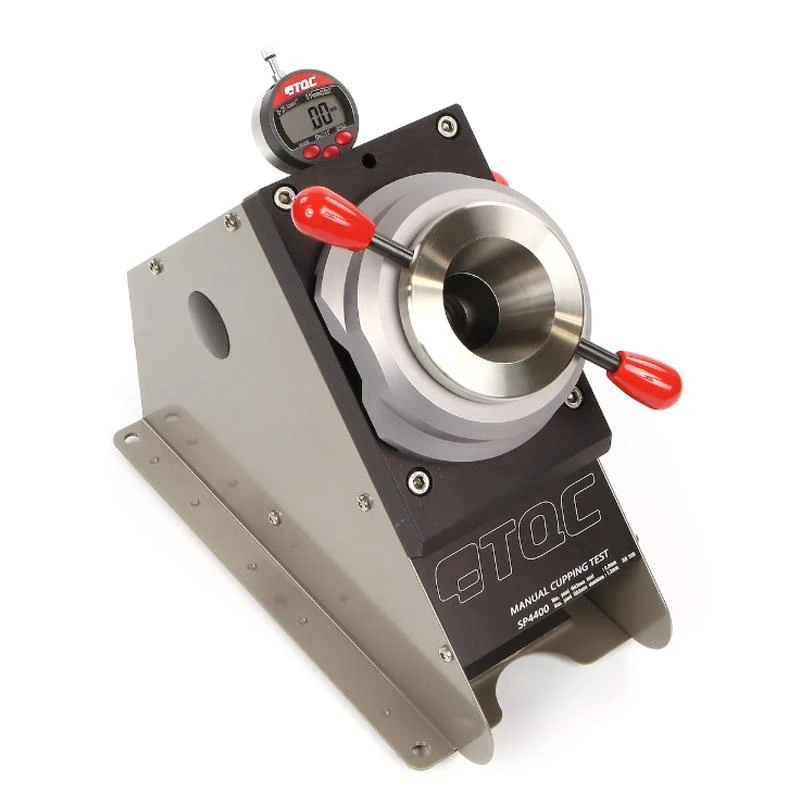

Manuel Cupping Test Cihazı
Manuel Cupping Test Cihazı, boya ve benzeri kaplamaların metal yüzeyler üzerindeki deformasyon direncini ölçmek için kullanılan, ISO 1520 standardına uygun bir kaplama test cihazıdır. Kontrollü ve tekrarlanabilir deformasyon oluşturarak kaplamanın çatlama, ayrılma ve yüzey bütünlüğü performansını objektif olarak değerlendirmeyi sağlar.
Kompakt yapısı, düşük güç gereksinimi ve 0,01 mm hassasiyetli dijital göstergesi sayesinde hem üretim sahalarında hem de akredite laboratuvarlarda güvenle kullanılmaktadır. Qualicoat, QIB ve GSB akreditasyonları kapsamında zorunlu test ekipmanları arasında yer alır.
Ürün Nedir? – Test Metodu

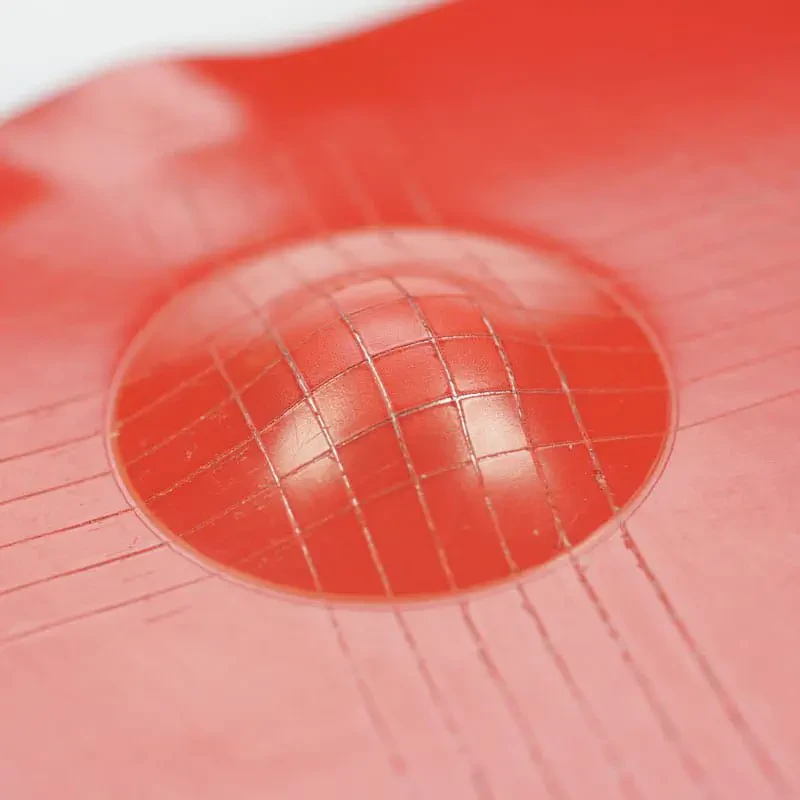

Manuel Cupping Test Cihazı, boyalı metal test panellerine alttan kontrollü bir baskı (cupping) uygulayarak kaplamanın deformasyona karşı direncini ölçen mekanik bir test sistemidir.

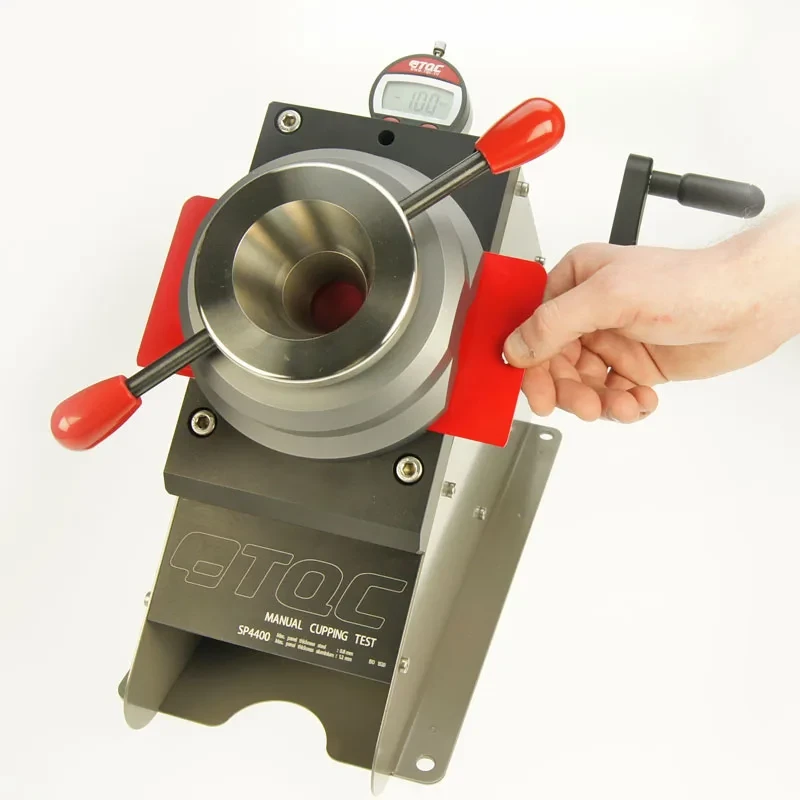

Cihaz içerisindeki hassas dişli kutusu sayesinde, operatör tarafından çevrilen kol ile test panelinde düzgün ve sabit hızda deformasyon oluşturulur. Baskı derinliği, dijital göstergeden 0,01 mm çözünürlükle okunur. Test sonucunda kaplamada çatlama, ayrılma veya kopma gözlemlenen derinlik değeri kayıt altına alınır.
Bu yöntem, kaplama elastikiyeti ve yapışma performansının doğrudan değerlendirilmesini sağlar.
Avantajlar
ISO 1520 standardına tam uyumlu manuel cupping test yöntemi
0,01 mm ölçüm adımlı dijital gösterge ile yüksek hassasiyet
Düşük güç gereksinimi sayesinde operatör yorgunluğunu azaltan mekanik tasarım
Küçük boyutlu ve kompakt yapı ile laboratuvarlarda az yer kaplama
Solak operatörler için soldan çevirmeli kol seçeneği
Sertleştirilmiş çelik baskı ve kalıp parçaları ile uzun ömürlü kullanım
Tekrarlanabilir ve karşılaştırılabilir test sonuçları
Kullanım Alanları
Manuel Cupping Test Cihazı aşağıdaki sektörlerde yaygın olarak kullanılmaktadır:
Otomotiv boya ve kaplama kalite kontrol laboratuvarları
Boya ve kaplama endüstrisi Ar-Ge birimleri
Alüminyum profil üretim tesisleri
Qualicoat akreditasyonlu test laboratuvarları
QIB ve GSB sertifikasyon süreçleri
Metal yüzey kaplama ve boya uygulama tesisleri
Standartlar
EN ISO 1520 – Boya ve vernikler için cupping testi
BS 3900 E4
Bu standartlar kapsamında manuel cupping test cihazı, kaplama deformasyon direncinin değerlendirilmesinde referans test ekipmanı olarak kabul edilir.
Teknik Özellikler
Maksimum panel kalınlığı: 1,2 mm (alüminyum veya çelik)
Maksimum panel genişliği: 95 mm
Maksimum panel uzunluğu: Sınırsız

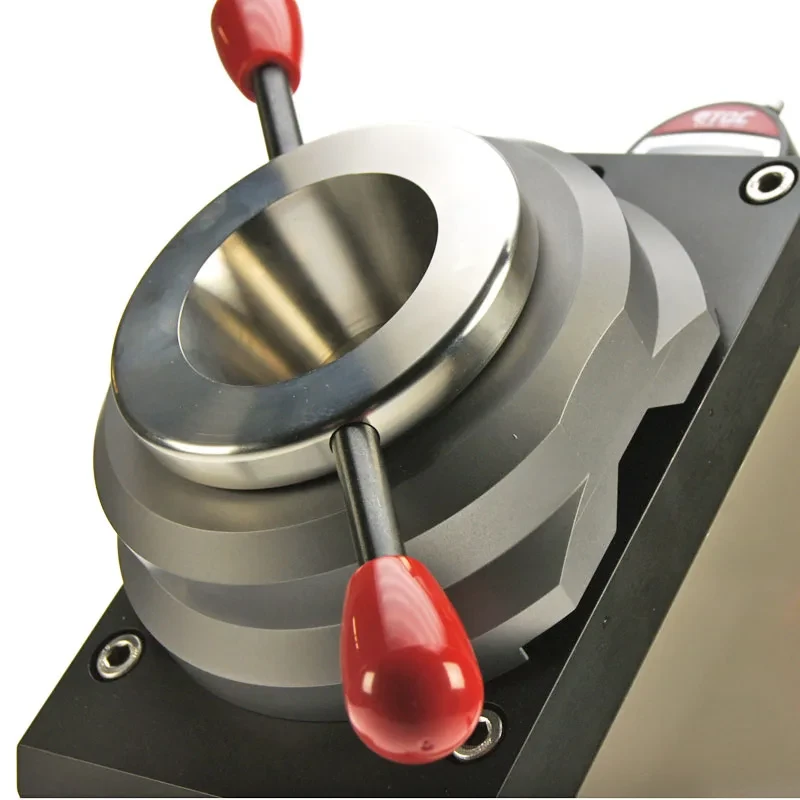

Baskı parçası (Punch): 20 mm, sertleştirilmiş çelik
Kalıp (Die): 26,8 mm, sertleştirilmiş çelik
Gösterge çözünürlüğü: 0,01 mm
Darbe boyu: 15 mm
Bir turdaki ilerleme: 0,48 mm
Boyutlar ve yapı:
Cihaz yüksekliği: 370 mm
Cihaz çapı: 230 mm
Silindir çapı: 236 mm
Taban çapı: 300 mm
Ağırlık: 16 kg
Malzeme: Anodize alüminyum, paslanmaz çelik, toz boyalı çelik, tungsten karbür çelik
Teslim İçeriği
Manuel cupping test cihazı
Dijital gösterge
Kalibrasyon plakası
1 mm alyan anahtarı
Üretici standartlara uygunluk sertifikası
Türkçe ve İngilizce kullanım kılavuzu
Opsiyonel Aksesuarlar
Farklı ölçü, kalınlık ve malzemelerde test panelleri
Standart ve özel üretim delikli test panelleri
Müşteriye özel ölçülerde üretilen uygulama panelleri
Test panellerinin kullanılması, fiziksel ve kimyasal testlerin tekrarlanabilirliğini artırarak daha güvenilir sonuçlar elde edilmesini sağlar.
Otomatik ve Manuel Cupping Tester arasındaki farklar :
Özellik | Manuel Cupping Test Cihazı | Otomatik Cupping Test Cihazı |
Çalışma Prensibi | Baskı kuvveti operatör tarafından manuel olarak uygulanır. | Baskı kuvveti motorlu sistem tarafından otomatik ve kontrollü şekilde uygulanır. |
Ölçüm Hassasiyeti | Operatör deneyimine bağlı olarak değişebilir. | Yüksek hassasiyet ve daha tutarlı ölçüm sonuçları sunar. |
Tekrarlanabilirlik | İyi seviyededir ancak kullanıcı etkisi bulunabilir. | Aynı test koşullarını sürekli sağlayarak yüksek tekrarlanabilirlik sunar. |
Test Hızı | Operatörün uygulama hızına bağlıdır. | Sabit test hızı sayesinde daha kısa sürede standart test yapılır. |
Kuvvet Kontrolü | Manuel kontrol edilir. | Elektronik olarak hassas şekilde kontrol edilir. |
Sonuç Okuma | Ölçüm manuel olarak değerlendirilir. | Dijital ekran üzerinden hassas ölçüm değerleri görüntülenir. |
Veri Kaydı | Sonuçlar manuel olarak kayıt altına alınır. | Birçok modelde test verileri hafızaya alınabilir ve bilgisayara aktarılabilir. |
Operatör Etkisi | Görece yüksektir. | Minimum seviyededir. |
Yoğun Laboratuvar Kullanımı | Orta yoğunluklu testler için uygundur. | Sürekli ve yoğun test programları için idealdir. |
Kalite Kontrol Performansı | Günlük rutin kontroller için yeterlidir. | Ar-Ge, akredite laboratuvarlar ve ileri kalite kontrol uygulamaları için uygundur. |
Kullanım Kolaylığı | Basit ve ekonomik kullanım sunar. | Otomatik test süreci sayesinde kullanıcıya daha fazla konfor sağlar. |
Yatırım Maliyeti | Daha ekonomiktir. | Daha yüksek yatırım maliyetine sahip olmakla birlikte daha fazla fonksiyon sunar. |
Bakım İhtiyacı | Düşük bakım gerektirir. | Elektronik ve motorlu sistem nedeniyle periyodik bakım önerilir. |
Kullanım Alanı | Küçük ve orta ölçekli üreticiler, saha kalite kontrolü. | Büyük üretim tesisleri, otomotiv, beyaz eşya, savunma sanayi, Ar-Ge merkezleri ve akredite laboratuvarlar. |
Özet
Her iki cihaz da ISO 1520 ve ilgili uluslararası standartlara uygun olarak boya ve kaplamaların deformasyon dayanımını (Erichsen Cupping Testi) değerlendirmek amacıyla kullanılır. Temel fark, testin uygulanma şekli ve elde edilen sonuçların hassasiyetidir.
Manuel Cupping Test Cihazı, ekonomik, pratik ve rutin kalite kontrol uygulamaları için ideal bir çözümdür. Düşük test yoğunluğuna sahip işletmeler ve saha kullanımları için yeterli performans sunar.
Otomatik Cupping Test Cihazı ise motorlu yükleme sistemi, dijital ölçüm, yüksek tekrarlanabilirlik ve operatörden bağımsız test performansı sayesinde profesyonel laboratuvarlar, Ar-Ge merkezleri ve yüksek üretim hacmine sahip işletmeler için daha uygun bir seçenektir.
Kısacası: Maliyet odaklı ve temel kalite kontrol ihtiyaçları için manuel model, maksimum hassasiyet, dijital veri yönetimi ve standartlaştırılmış test süreçleri için ise otomatik model tercih edilmelidir. Bu sayede işletmenin kalite kontrol süreçleri daha güvenilir, verimli ve sürdürülebilir hale gelir.
Neden Alsan Kalite?
AlsanKalite.com, manuel cupping test cihazı seçiminde yalnızca ürün tedariği değil, doğru test metodu ve standart uyumu konusunda da uzman yaklaşım sunar. Akreditasyon süreçlerine uygun ekipman seçimi, doğru aksesuar önerileri ve uzun vadeli kullanım güvenliği Alsan Kalite yaklaşımının temelini oluşturur.
Sunulan tüm manuel cupping test cihazları, uluslararası standartlara uygunluğu doğrulanmış ve endüstriyel kullanım için optimize edilmiş çözümlerden oluşur.
Teknik Destek ve Kalibrasyon
Kurulum, kullanım eğitimi, periyodik kalibrasyon ve teknik servis ihtiyaçlarınız için Alsan Kalite teknik destek ekibi ile iletişime geçebilirsiniz. Cihazın uzun ömürlü ve doğru ölçüm performansı için yıllık kalibrasyon yapılması tavsiye edilir.
